KY-029 2色LEDモジュール

Arduinoで遊ぶ

どうも、瀬古草夫です。

先日、Aliexpressでよく分からないおもちゃをいろいろ買ったので、遊んでみました。
何のモジュールか分かりませんが、ネットで調べて分かったものから備忘録に残したいと思います。

今回は、KY-029 2色LEDモジュールです。

目次

使ったもの

Arduino UNO
KY-029 2色LEDモジュール
ブレッドボード
抵抗 2本
ジャンパーワイヤー(オス×オス)

KY-029 2色LEDモジュールって?

赤と緑の色を光らせる事が出来ます。
順方向電圧(VF):赤1.9V 緑2.3V
順方向電流(IF):20mA
色:赤+緑
※このモジュールを使うには、(5v-1.9v)÷0.02mA=155Ω以上の抵抗が必要。
※Arduinoの単一IOピンの最大値は40mA。

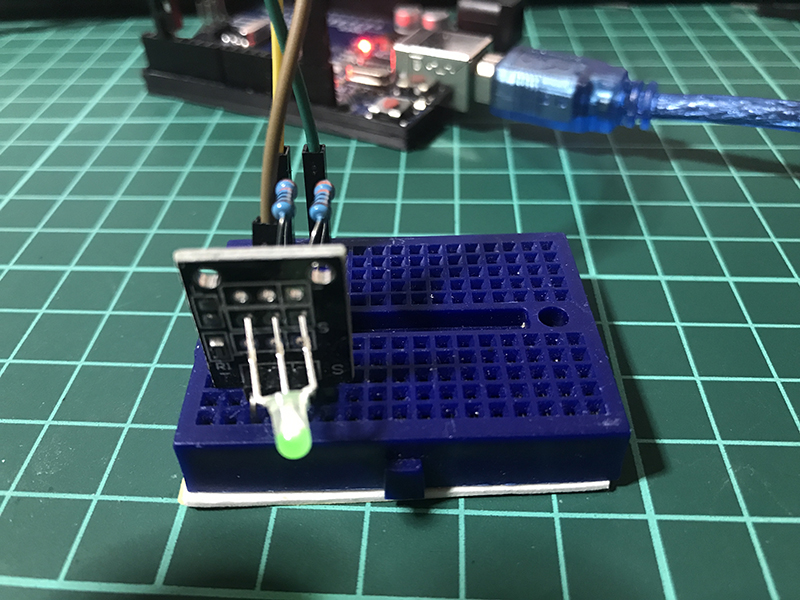

KY-029 2色LEDモジュール 配線

GND
GPIO 2
SGPIO 3

Arduino IDEのコード例

int r_pin = 2;
int g_pin = 3;

int stat[2];
char buf[50];

void setup () {
  Serial.begin(9600);
  pinMode (r_pin, OUTPUT);
  pinMode (g_pin, OUTPUT);
}

void loop ()
{
  stat[0] = g_rand(1,0,255);
  stat[1] = g_rand(1,0,255);

  sprintf(buf,"red:%d green:%d\n",stat[0],stat[1]);
  Serial.print(buf);
  analogWrite (r_pin, stat[0]);
  analogWrite (g_pin, stat[1]);
   delay(3000);
}
int g_rand(unsigned int seed, int min, int max)
{
    return min + (int)(rand_r(seed) * (max - min + 1.0) / (1.0 + RAND_MAX));
}

瀬古の勝手な評価

★★☆☆☆

RGB LEDモジュールと比べるとね・・・赤と緑以外光らないし・・・。
